La sicurezza degli impianti elettrici rappresenta una priorità assoluta sia negli ambienti domestici che in quelli professionali. Ogni anno, numerosi incidenti potrebbero essere evitati grazie all'adozione di dispositivi di protezione adeguati. Tra questi, l'interruttore differenziale da 30mA emerge come elemento fondamentale per garantire la protezione delle persone contro i rischi derivanti dalla dispersione di corrente. Comprendere il suo funzionamento, le modalità di collegamento e le procedure di manutenzione diventa essenziale per chiunque desideri assicurare un ambiente elettricamente sicuro.
Funzionamento e caratteristiche tecniche del dispositivo salvavita
L'interruttore differenziale costituisce un presidio di sicurezza insostituibile negli impianti elettrici moderni. La sua funzione principale consiste nell'interrompere immediatamente l'erogazione di energia elettrica nel momento in cui rileva una dispersione anomala di corrente verso terra. Questo meccanismo si rivela particolarmente importante per la protezione delle persone, poiché interviene prima che la corrente dispersa possa causare danni fisici gravi o addirittura fatali. Il dispositivo monitora costantemente l'equilibrio tra la corrente in entrata e quella in uscita dal circuito protetto, intervenendo con estrema rapidità quando rileva uno squilibrio che supera la soglia impostata.
Principio di funzionamento dell'interruttore differenziale
Il cuore tecnologico dell'interruttore differenziale risiede in un trasformatore toroidale che avvolge tutti i conduttori attivi del circuito. In condizioni normali, la somma vettoriale delle correnti che attraversano questi conduttori risulta nulla, poiché tutta l'energia che entra nel circuito ritorna attraverso il conduttore neutro. Quando si verifica una dispersione verso terra, magari a causa di un guasto nell'isolamento di un elettrodomestico o del contatto accidentale di una persona con una parte in tensione, si crea uno squilibrio. Il trasformatore toroidale rileva immediatamente questa differenza e attiva un relè che apre i contatti del circuito, interrompendo l'alimentazione in tempi dell'ordine dei millisecondi. Questo intervento rapido rappresenta la differenza tra un semplice spavento e conseguenze potenzialmente tragiche per la sicurezza delle persone.
Parametri tecnici e normative di riferimento
Per comprendere appieno le caratteristiche di un interruttore differenziale, occorre familiarizzare con alcuni parametri fondamentali indicati sulla sua targhetta. Il valore più importante è sicuramente la corrente nominale differenziale di intervento, identificata con il simbolo IΔN, che negli impianti civili è tipicamente fissata a 30 milliampere. Questa soglia rappresenta un compromesso ideale tra la protezione efficace delle persone e la necessità di evitare interventi intempestivi dovuti a dispersioni fisiologiche dell'impianto. La corrente nominale, indicata come IN, definisce invece la massima corrente che il dispositivo può sopportare continuamente senza danneggiarsi, con valori che partono generalmente da 25 ampere. La tensione nominale UN identifica la tensione di esercizio, che per gli impianti civili corrisponde a 230 volt in configurazione monofase. Esistono diverse tipologie di interruttori differenziali classificati in base alla forma d'onda della corrente di guasto che sono in grado di rilevare. Il tipo AC rappresenta la versione base, progettata per rilevare correnti alternate sinusoidali. Il tipo A risulta più evoluto, riconoscendo anche correnti pulsanti unidirezionali tipiche di alcuni elettrodomestici moderni dotati di componenti elettronici. Il tipo B offre protezione contro correnti continue e correnti ad alta frequenza, mentre il tipo S presenta caratteristiche di selettività temporale utili in installazioni complesse con più livelli di protezione.
Guida pratica al collegamento e all'installazione
L'installazione corretta di un interruttore differenziale richiede competenze specifiche e il rispetto scrupoloso delle normative vigenti in materia di sicurezza elettrica. Prima di procedere con qualsiasi intervento sull'impianto, risulta assolutamente indispensabile disattivare l'alimentazione generale e verificare l'assenza di tensione mediante appositi strumenti. La collocazione ideale del dispositivo si trova all'interno del quadro elettrico, immediatamente dopo il contatore e prima della distribuzione verso i singoli circuiti protetti. Questa posizione strategica garantisce la massima protezione per l'intero impianto domestico o professionale.
Schema elettrico e disposizione dei cavi
Lo schema di collegamento di un interruttore differenziale varia in funzione della configurazione dell'impianto, che può essere monofase o trifase con neutro. In un impianto monofase, la disposizione prevede l'ingresso della fase e del neutro provenienti dal contatore nei morsetti superiori del dispositivo, mentre i morsetti inferiori alimentano la distribuzione verso i vari circuiti dell'abitazione o del locale commerciale. È fondamentale rispettare la polarità dei collegamenti, inserendo la fase nel morsetto contrassegnato e il neutro nell'apposito terminale, generalmente identificato con la lettera N. Per gli impianti trifase, il principio rimane analogo ma coinvolge tre conduttori di fase oltre al neutro, richiedendo un interruttore differenziale specifico a quattro poli. La sezione dei cavi utilizzati deve essere adeguata alla corrente nominale del dispositivo, seguendo le indicazioni delle normative tecniche. Un errore comune consiste nel dimensionare i conduttori in modo insufficiente, creando potenziali punti di surriscaldamento che compromettono la sicurezza complessiva dell'impianto.
Procedura di montaggio nel quadro elettrico

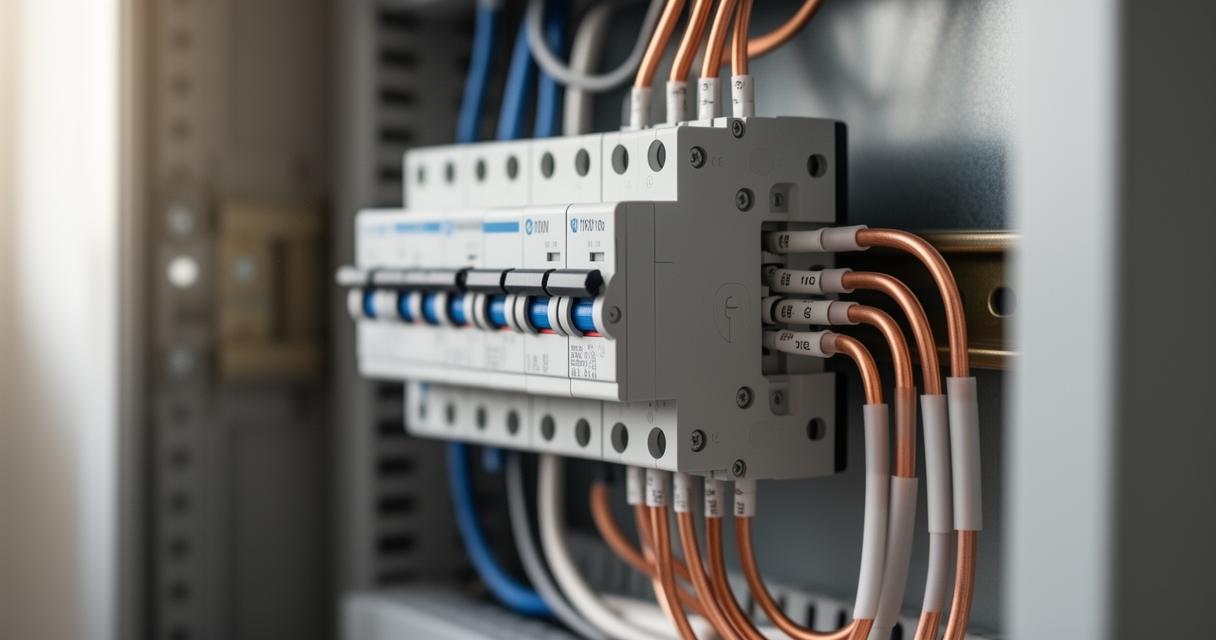

Il montaggio fisico dell'interruttore differenziale all'interno del quadro elettrico segue procedure standardizzate che facilitano l'operazione anche in spazi ridotti. I dispositivi moderni sono progettati per l'installazione su guida DIN, un sistema modulare che permette un fissaggio rapido e sicuro mediante semplice pressione. Prima di posizionare il dispositivo, occorre verificare che lo spazio disponibile sia sufficiente e che la ventilazione all'interno del quadro consenta un'adeguata dissipazione del calore. Una volta fissato meccanicamente, si procede con il collegamento elettrico, inserendo i conduttori nei morsetti con la coppia di serraggio specificata dal costruttore. Un serraggio insufficiente può causare surriscaldamenti localizzati e cattivi contatti, mentre una forza eccessiva rischia di danneggiare i componenti interni. Dopo aver completato tutti i collegamenti, è buona norma verificare visivamente che non vi siano conduttori in tensione esposti e che tutte le connessioni siano stabili. Prima di ripristinare l'alimentazione generale, conviene effettuare un controllo con un tester per accertarsi della corretta continuità dei circuiti e dell'assenza di cortocircuiti accidentali.
Manutenzione e verifica del corretto funzionamento
Anche il più sofisticato dispositivo di protezione necessita di controlli periodici per garantire che mantenga nel tempo le sue caratteristiche operative originali. L'interruttore differenziale non fa eccezione a questa regola, anzi richiede un'attenzione particolare considerando il suo ruolo cruciale nella protezione delle persone. Le normative relative alla sicurezza elettrica raccomandano verifiche regolari che ogni utente può eseguire autonomamente mediante il pulsante di test integrato nel dispositivo.
Test periodici e controllo dell'efficienza
Ogni interruttore differenziale è dotato di un pulsante di prova, generalmente identificato con la lettera T oppure con il simbolo di un fulmine, che simula artificialmente una dispersione di corrente. Azionando questo pulsante, dovrebbe verificarsi l'immediato intervento del dispositivo con l'apertura dei contatti e l'interruzione dell'alimentazione. Questo semplice test andrebbe eseguito mensilmente per accertarsi che il meccanismo di sgancio funzioni correttamente. Se premendo il pulsante non si verifica l'intervento, significa che il dispositivo è difettoso e deve essere sostituito immediatamente, poiché non offre più alcuna garanzia di protezione in caso di reale dispersione. Oltre al test manuale, risulta opportuno verificare periodicamente lo stato dei morsetti di collegamento, accertandosi che non vi siano allentamenti dovuti alle vibrazioni o alle variazioni termiche. Un professionista qualificato può eseguire misurazioni più approfondite mediante apposita strumentazione che verifica la soglia esatta di intervento e il tempo di risposta del dispositivo, parametri che possono degradarsi gradualmente nel corso degli anni.
Risoluzione dei problemi più comuni
Gli interruttori differenziali possono manifestare diverse tipologie di anomalie che richiedono interventi differenziati. Un problema frequente consiste negli scatti intempestivi, quando il dispositivo interviene in assenza di reali dispersioni verso terra. Questa situazione può derivare da dispersioni fisiologiche dell'impianto che, pur rimanendo entro i limiti di sicurezza per le persone, superano la soglia di intervento del dispositivo. In questi casi potrebbe essere necessario suddividere l'impianto in più circuiti protetti da interruttori differenziali separati, riducendo così la corrente di dispersione complessiva su ciascun dispositivo. Un'altra causa di interventi apparentemente immotivati può essere l'invecchiamento dell'isolamento dei cavi, che determina piccole dispersioni multiple che sommate superano la soglia. Al contrario, se il dispositivo non scatta mai, nemmeno durante il test con il pulsante apposito, siamo di fronte a un guasto interno che richiede la sostituzione immediata. In alcune situazioni, l'interruttore può manifestare difficoltà nel riarmo dopo un intervento, sintomo che indica possibili danni ai contatti interni o problemi nel meccanismo di sgancio. La presenza di rumori anomali, vibrazioni o surriscaldamenti localizzati rappresentano ulteriori segnali di allarme che non devono essere sottovalutati. In tutti questi casi, l'intervento di un elettricista qualificato diventa indispensabile per diagnosticare correttamente il problema e adottare le soluzioni appropriate. La manutenzione preventiva degli impianti elettrici, comprensiva della verifica dei dispositivi di protezione, rientra tra i servizi essenziali offerti da aziende specializzate nel settore, che operano con competenza sia su impianti civili che industriali, garantendo standard elevati di sicurezza attraverso interventi professionali e conformi alle normative vigenti.
